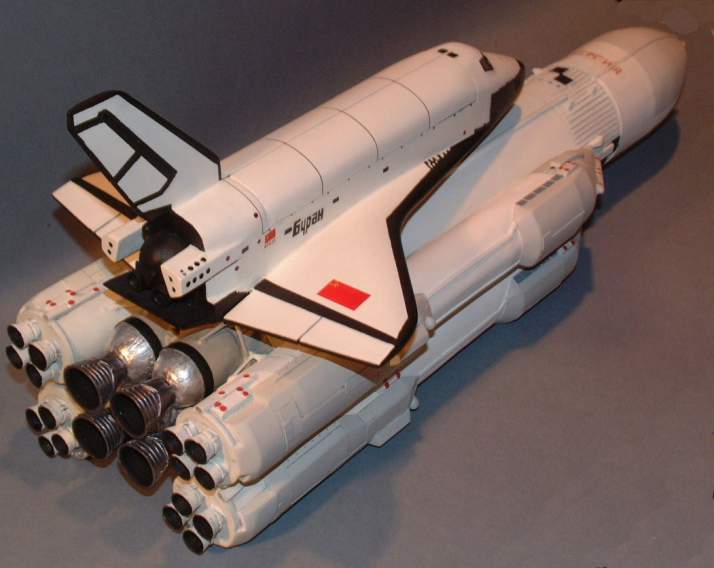

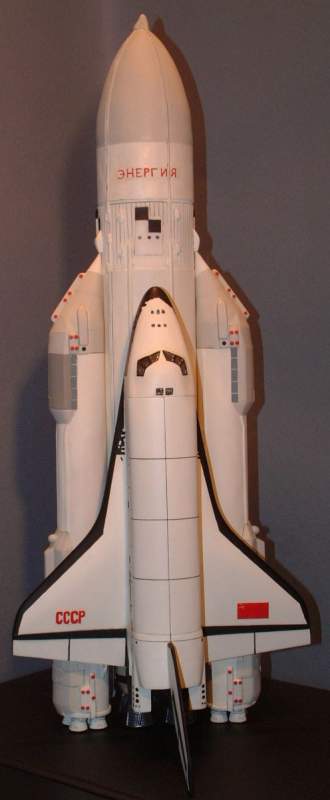

ENERGIA-BURAN

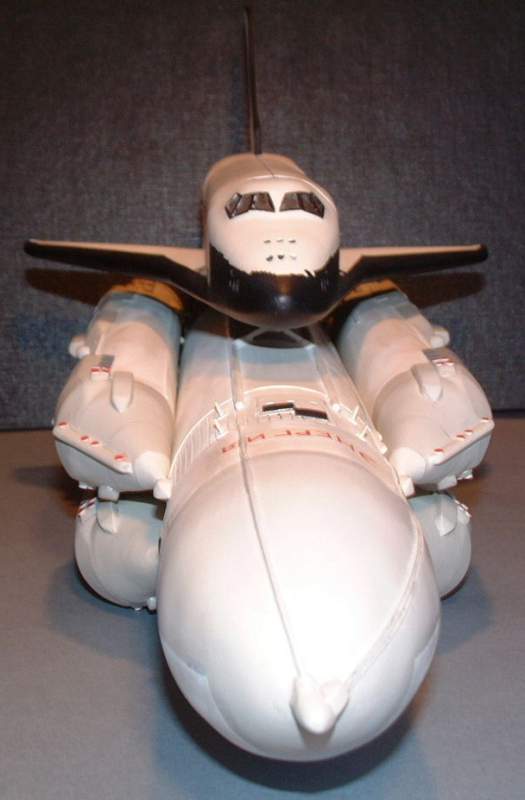

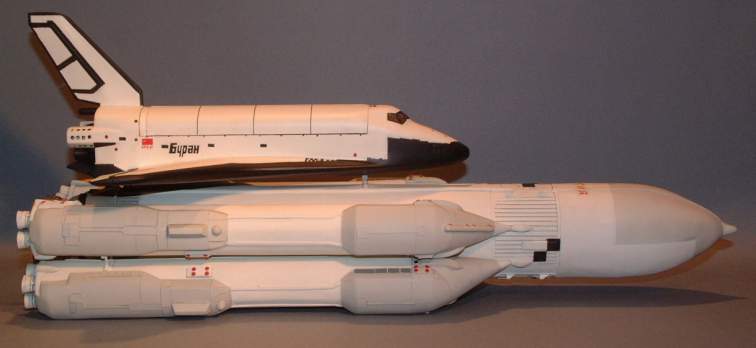

Diversos ángulos del conjunto lanzador

Esta maqueta realizada a escala 1/144 representa al conjunto formado por el cohete lanzador Energia y el transbordador Soviético Buran. Para hacerse una idea de su tamaño basta decir que la etapa central tenía una altura de 61,3 metros con un diámetro de 8 metros.

El diseño del lanzador comenzó en 1974 y en 1976 el del transbordador, durante diez años que duró el diseño conjunto consumió muchos recursos del programa espacial Soviético hasta que fue lanzado por primera vez el 15 de Mayo de 1987, en este vuelo llevo una carga que consistía en la nave Polus, el segundo y ultimo vuelo de este lanzador ocurrió el 15 de Noviembre de 1988 llevando como carga útil el transbordador Buran.

Al comienzo todos los motores se ponen en marcha, hasta los dos minutos y cuarenta y cinco segundos que se desprenden los cuatro aceleradores y continua el ascenso con los cuatro motores de la etapa central, estos se apagan a los ocho minutos de su encendido y el viaje continua con solo el Buran que tras varios encendidos de sus motores llega a la órbita final.

Ya no han ocurrido más lanzamientos de este cohete, hay algunas unidades almacenadas, pero como siempre y por razones presupuestarias el programa finalizó.

Fabricante: Phil (scratch)
Maquetista: Phil
Colección de: M.Escat

Más información

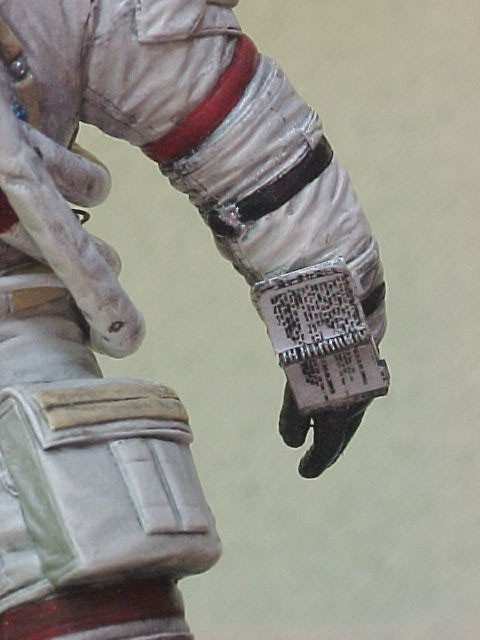

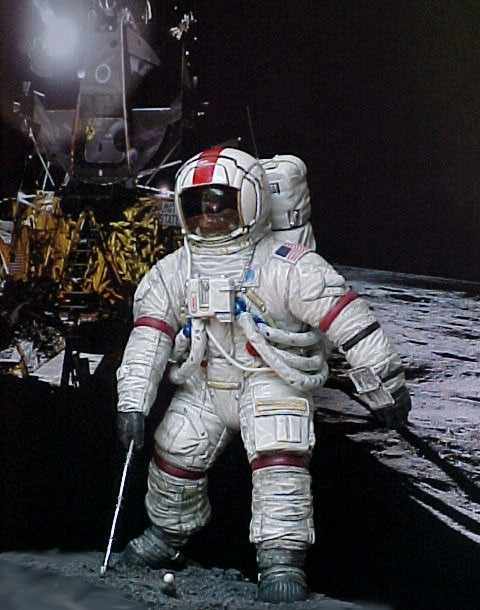

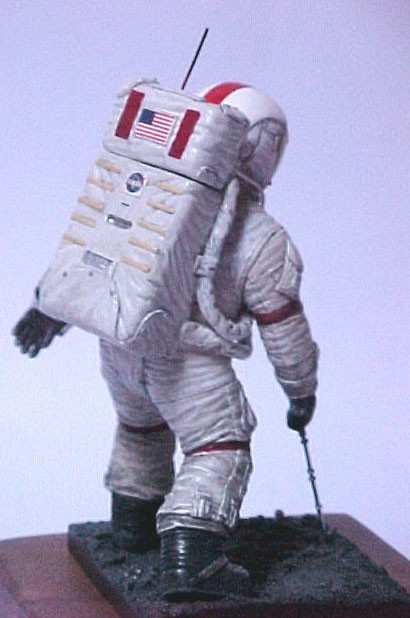

ALAN B. SHEPARD

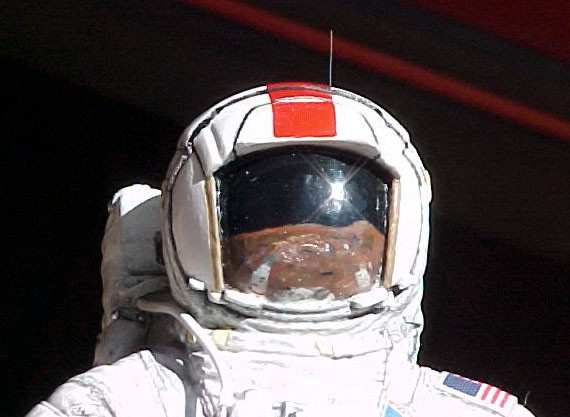

El astronauta golfista y simulación en Fra Mauro

La carrera espacial de Alan B. Shepard comenzó con un vuelo suborbital
el 5 de mayo de 1961, durante 15 minutos describió una trayectoria que si no le convirtió en el primer astronauta norteamericano en órbita, si que lo llevó a inaugurar los vuelos del proyecto Mercury, primer programa tripulado de naves espaciales de la NASA.

Casi llegó a ver frustrada su carrera espacial, debido a un desorden del oído interno, tras permanecer un largo tiempo en el “dique seco” fue elegido para ser el comandante del Apolo 14, su alunizaje en Fra Mauro estuvo a punto de ser cancelado por problemas con el radar del LM Antares, pero al final logro su objetivo, se convirtió en el quinto hombre en pisar la superficie lunar y todavía tuvo tiempo para practicar algún golpe de golf, detalle que representa esta maqueta a una escala de 120 milímetros.

Fabricante: Reheat Models
Maquetista: Ricardo Salamé
Colección de: Ricardo Salamé

Club Modelismo 2000

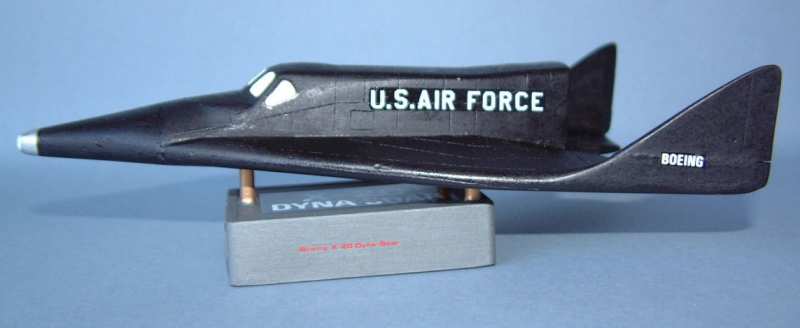

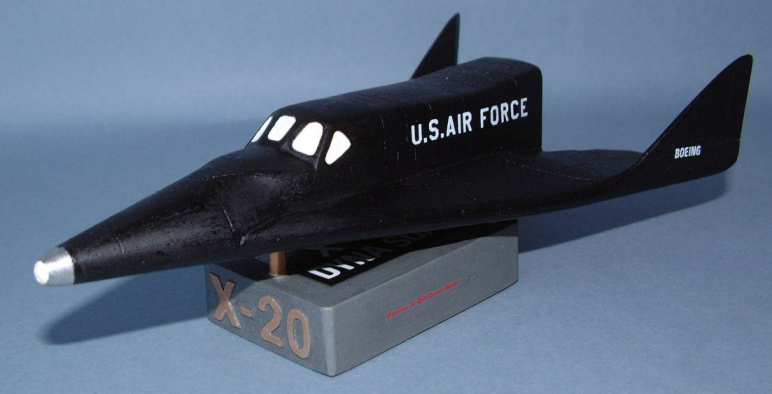

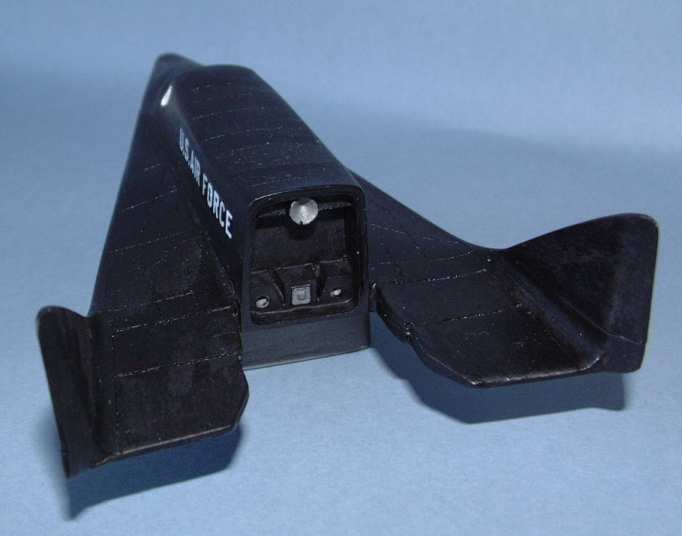

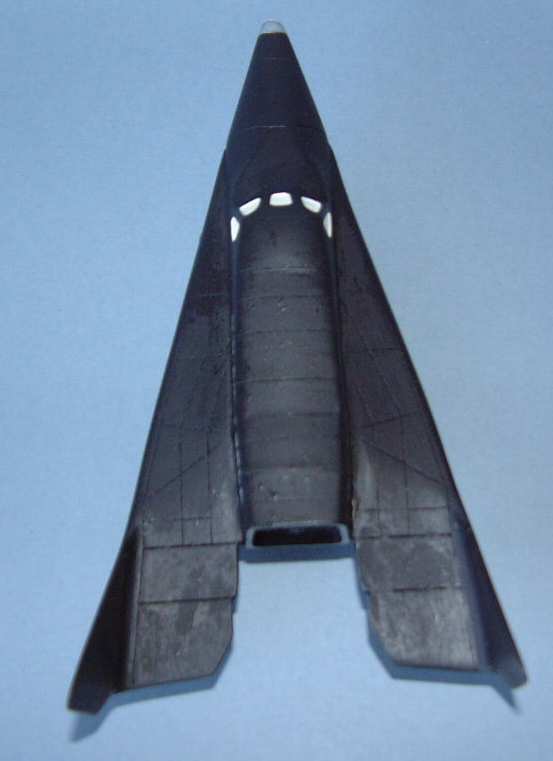

X-20 DYNA SOAR


Versión final del Dyna Soar tal como se presentó en 1962 en las Vegas, Nevada.



Este vehículo fue construido por Boeing Company para la Fuerza Aérea, fue diseñado para ser pilotado, poder maniobrar a velocidades hipersónicas y ser controlado en regiones orbitales.

El X-20 o también llamado Dyna Soar, fue cancelado antes de su primer vuelo, el cual había sido programado para mediados de 1965.

Sustituido por el programa Gemini, es otro de los tantos antecesores del Space Shuttle de nuestros días, el X-20 era un programa con trasfondo militar y con la Fuerza Aérea Norteamericana como principal valedor, como todo vehículo de la serie "X" es considerado como un prototipo experimental. Solo podía llevar a un tripulante, fueron entrenados entre cinco y seis pilotos para este programa y se diseñaron conceptos nuevos de traje espacial, que sirvieron para los primeros vuelos tripulados de otros programas.

En la evolución del Dyna Soar hubo varios prototipos, pero si consideramos el modelo 844-2050-E como el último nos da unas medidas aproximadas de un ancho de alas de 6 mts y 35 cm por una longitud de 10 mts y 77 cm. Esta maqueta representa a este vehículo a una escala de 1/72.

Fabricante: Collect-Aire
Maquetista: M.Escat
Colección de: M.Escat

Más información:

http://www.friends-partners.org/mwade/craft/dynasoar.htm
http://www.deepcold.com/deepcold/dyna_xplane.html
http://www.dfrc.nasa.gov/History/Publications/LiftingBodies/ch2_01.html
http://rockethistory.org/gallery/wmhb/x20/x20.html

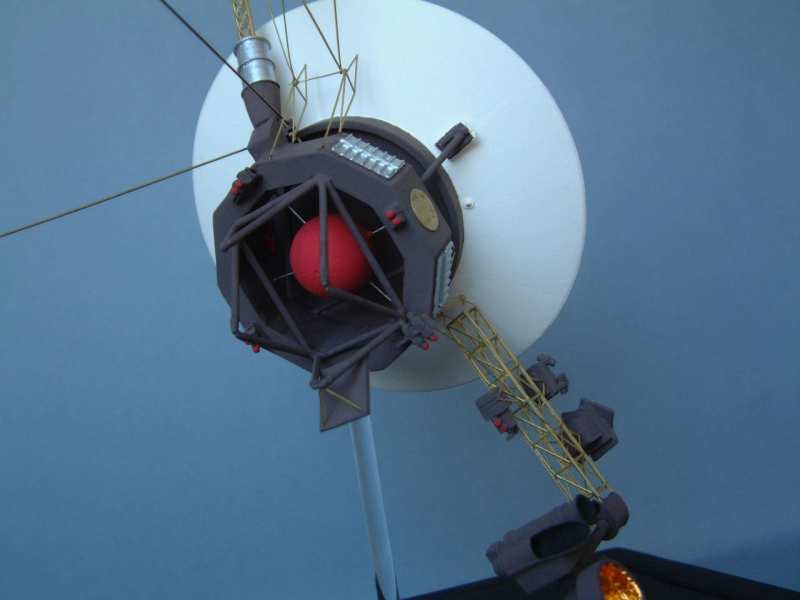

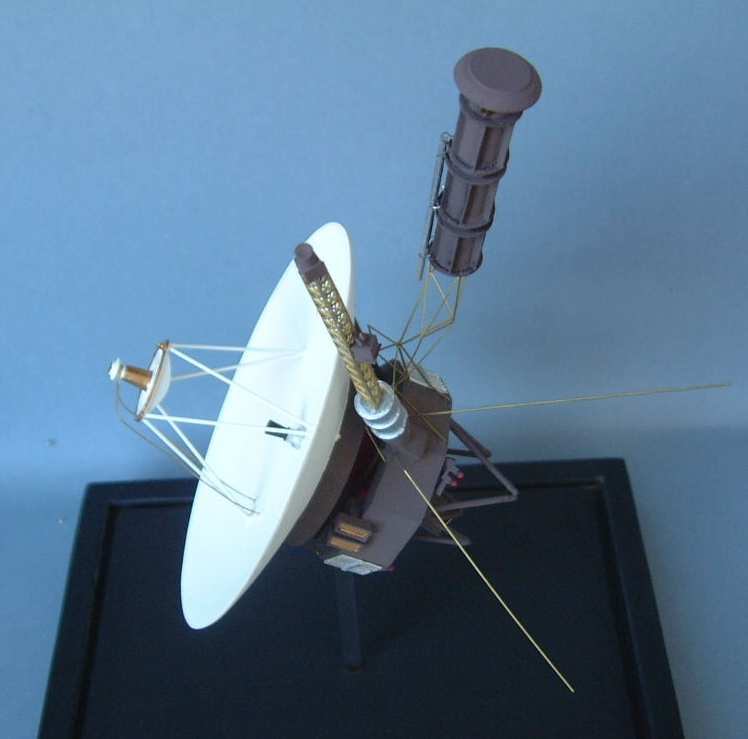

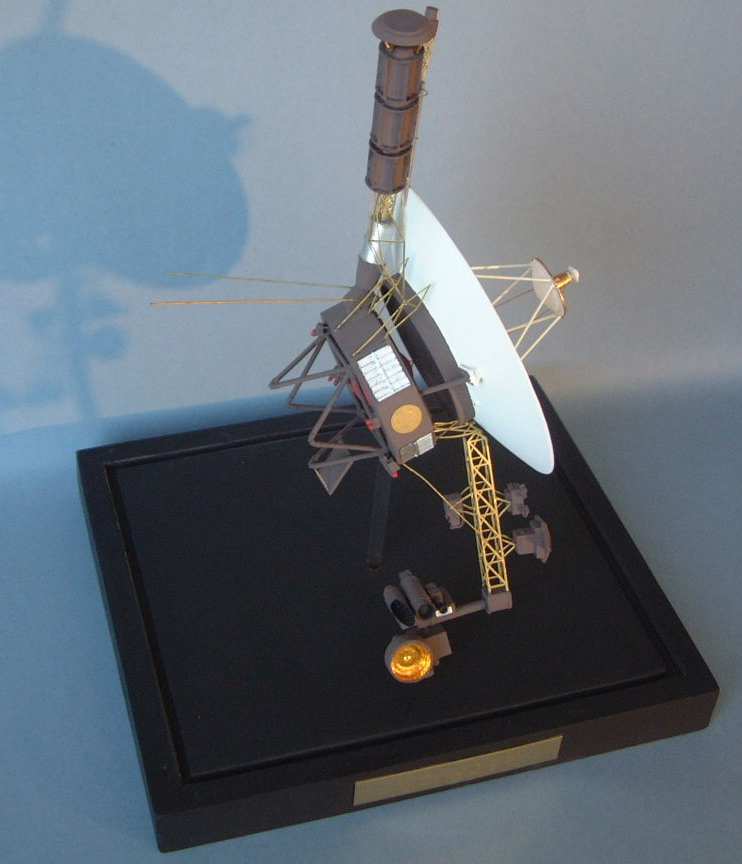

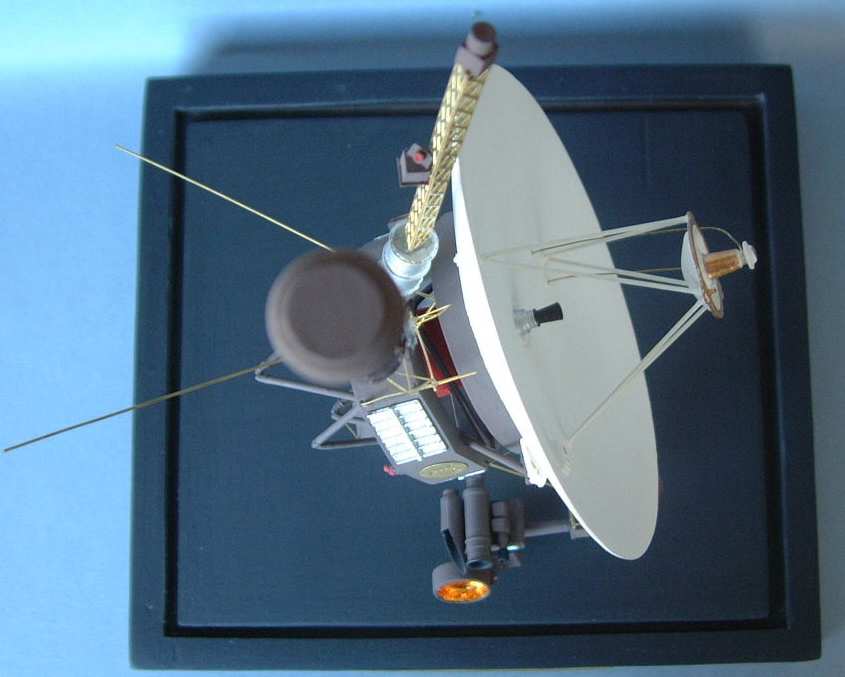

VOYAGER

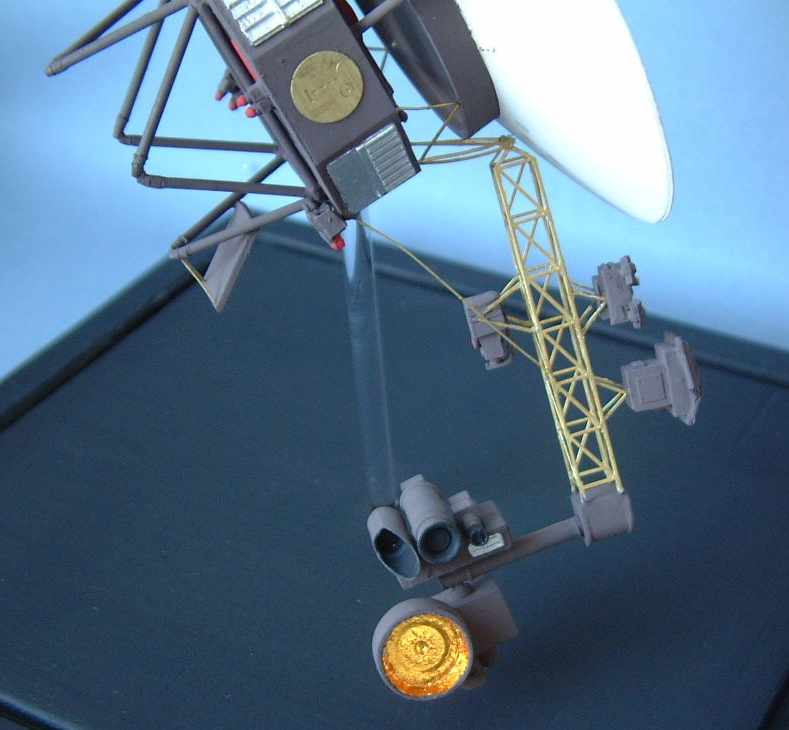

En la parte inferior cámaras de televisión, espectrómetros y detector de rayos cósmicos.


En la parte superior se puede apreciar el disco de mensajes.


El depósito rojo es el que contiene la hidracina para la combustión.


Generador termoeléctrico de radioisótopos. (Superior derecha)

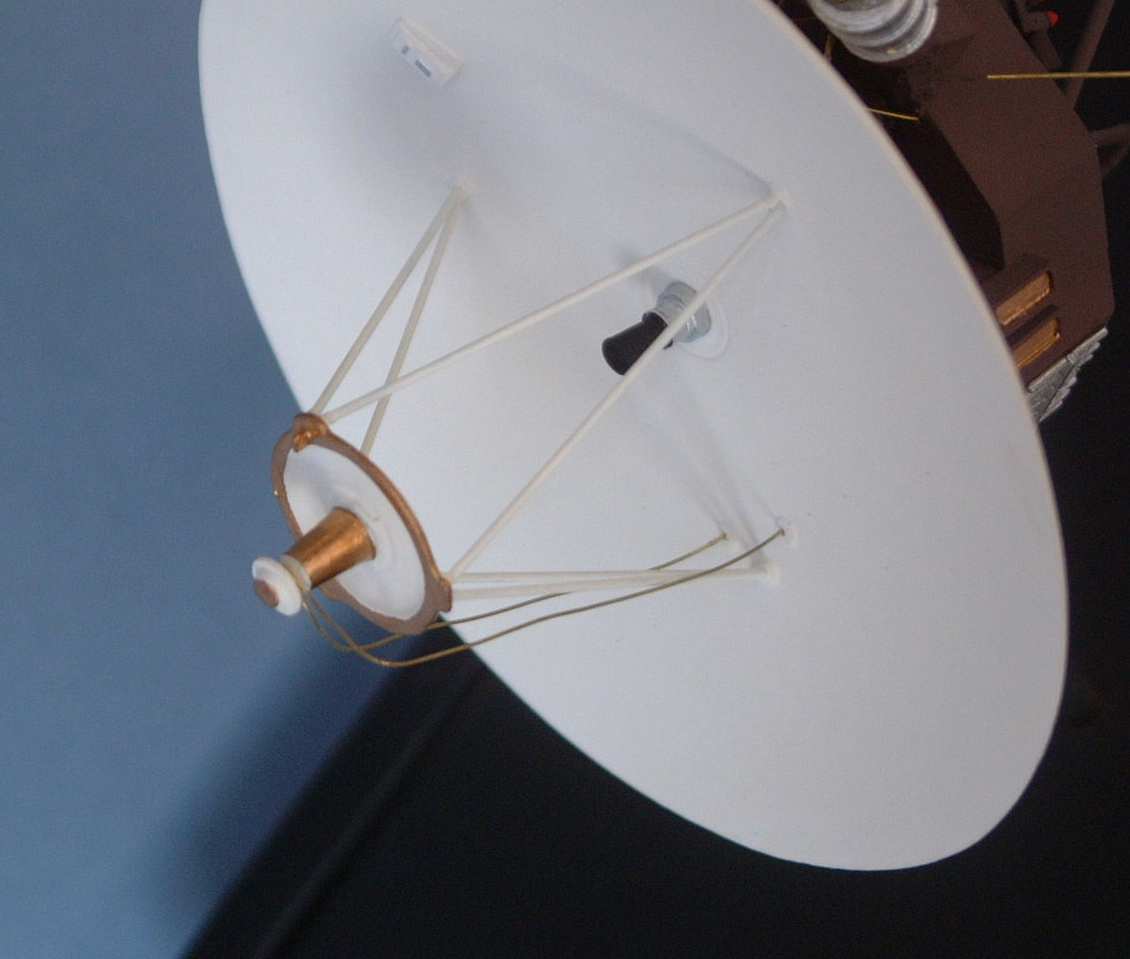

Parte central de la antena direccional de alta ganancia.


Parte superior con el brazo extensible y el magnetómetro.



El proyecto Voyager estaba constituido por dos naves gemelas que fueron lanzadas en 1977, inicialmente se diseñaron para explorar los sistemas de Júpiter y Saturno, pero su longevidad les ha llevado mucho más allá.

La Voyager 1 fue impulsada por Saturno y le llevó a una trayectoria de escape de nuestro sistema solar, la Voyager 2 visitó los alrededores de Urano y Neptuno. En el mes de mayo del 2001 ambas naves estaban a más de diez mil millones de kilómetros de la Tierra, una de las ultimas imágenes que envió la Voyager 2 en su camino hacia las estrellas fue un foto de Neptuno con su luna Tritón. Ambas naves llevan un disco de cobre recubierto de oro que contiene información sobre la especie humana: imágenes, saludos, música..... sirve como mensaje para futuras civilizaciones que pudieran encontrarlas, de esta manera conocerían nuestra existencia y el punto del universo desde donde partieron.

Cada una pesaba algo menos de una tonelada y para tener una noción de su envergadura servirá decir que el diámetro de su antena de alta ganancia (parábola blanca) es de 3,7 metros.

Esta maqueta es a escala 1/35 y su fabricante original ya no la tiene en su catálogo.

Fabricante: Lunar Models
Maquetista: M.Escat
Colección de: M.Escat

Más información:

bullet

National Space Science Data Center.

bullet

National Air and Space Museum.

bullet

Página principal proyecto Voyager.

bullet

Descripción de la nave espacial.

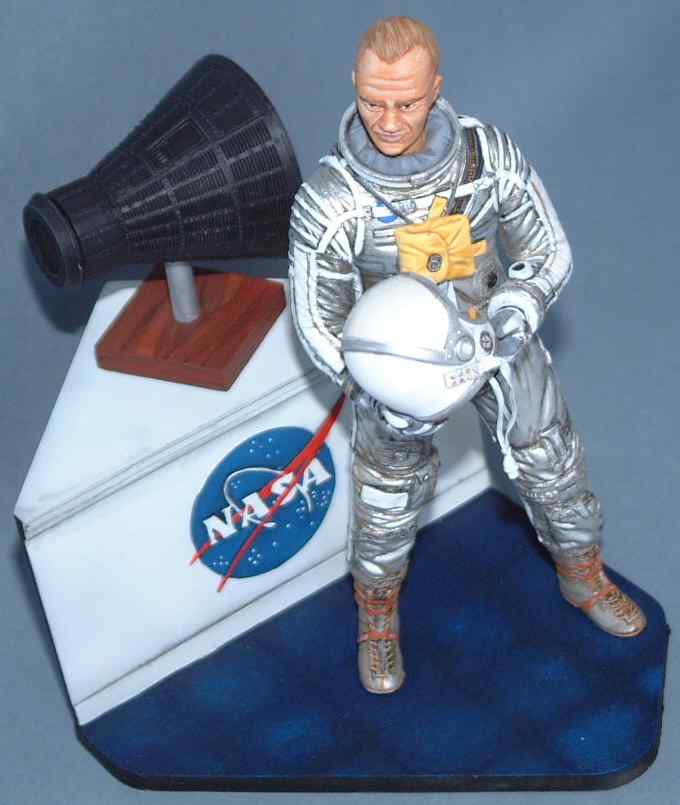

JOHN GLENN

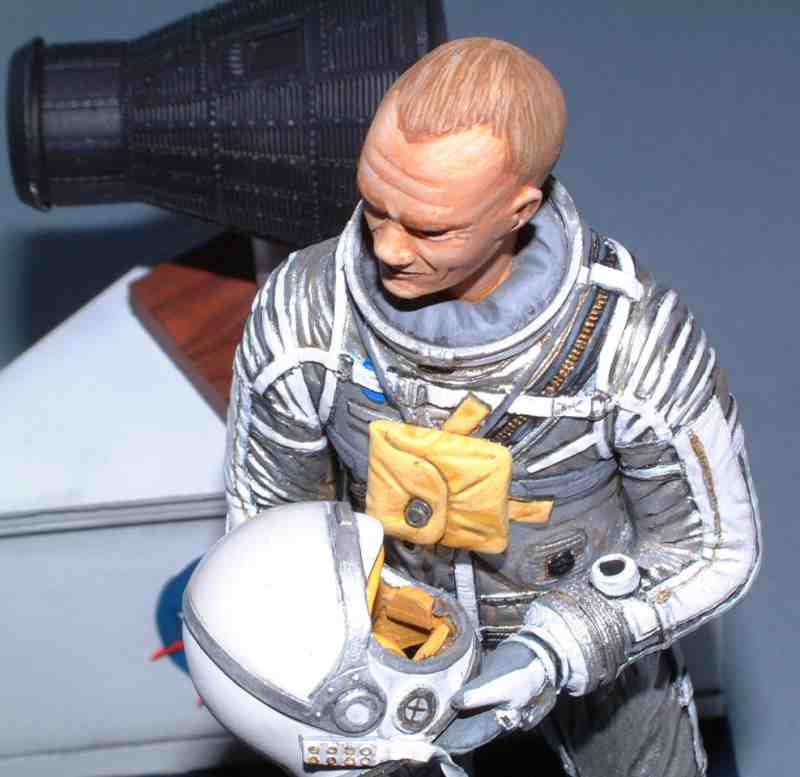

John Glenn con el traje usado en los tiempos del Mercury.

De febrero de 1962 a octubre de 1998 hay un largo trecho, 36 años que separan los dos vuelos de este astronauta cuya carrera pasa de militar a astronauta de la NASA, y de senador a astronauta en la misión del Discovey STS-95 de octubre del 98.

Cuando voló en la cápsula Friendship 7 inaguró la serie de vuelos orbitales del proyecto Mercury, y en su ultimo vuelo demostró que a su edad todavía quedaba mucho de ese legendario astronauta. John Glenn pertenece a esa generación de astronautas que retrató perfectamente el novelista norteamericano Tom Wolfe en su libro "The Right Stuff"(lo que hay que tener).

Esta figura de 120 mílimetros trata de representarle con su traje de vuelo del proyecto Mercury, la cápsula detrás de el y el emblema de la agencia espacial NASA.

Fabricante: Reheat Models
Maquetista: Diego
Colección de: M.Escat

Más información

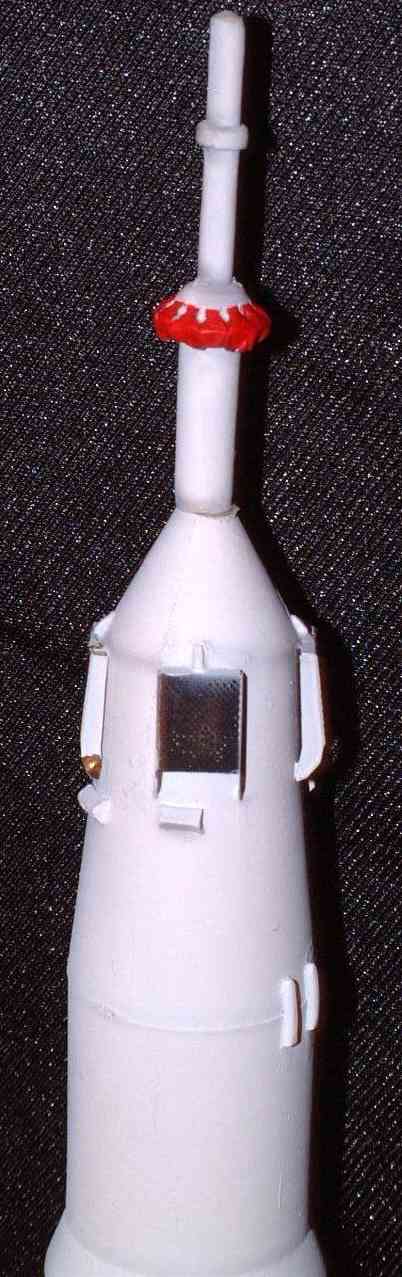

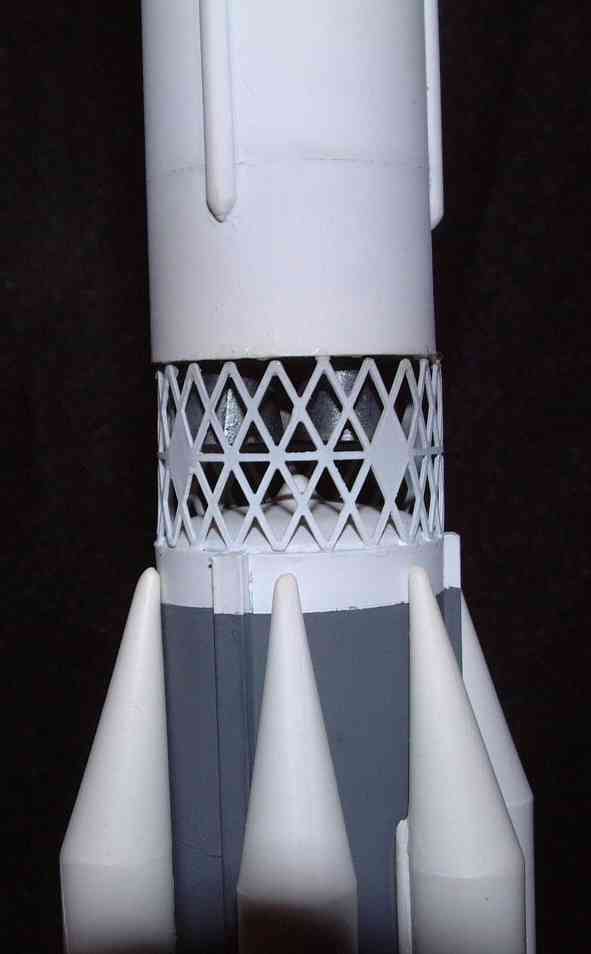

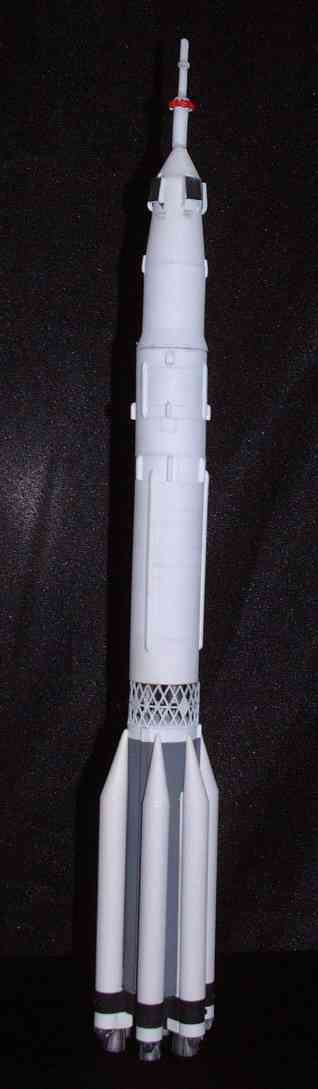

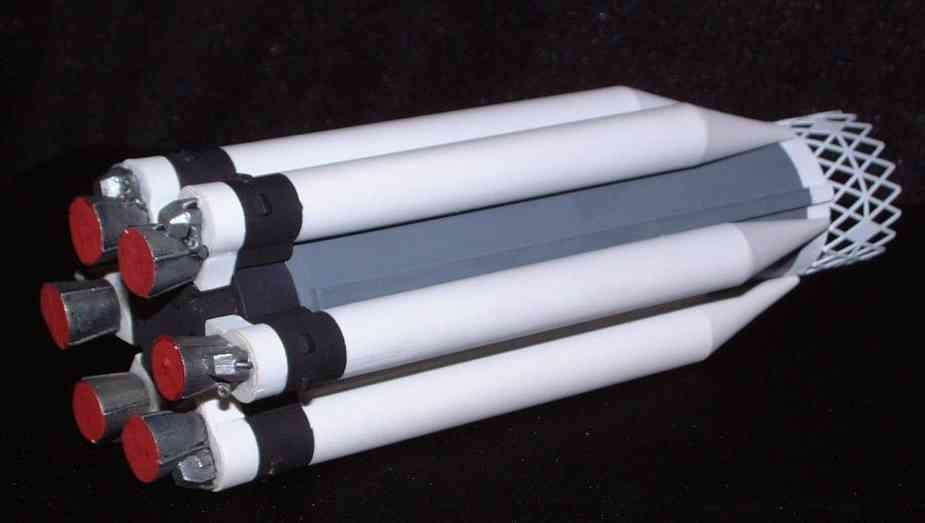

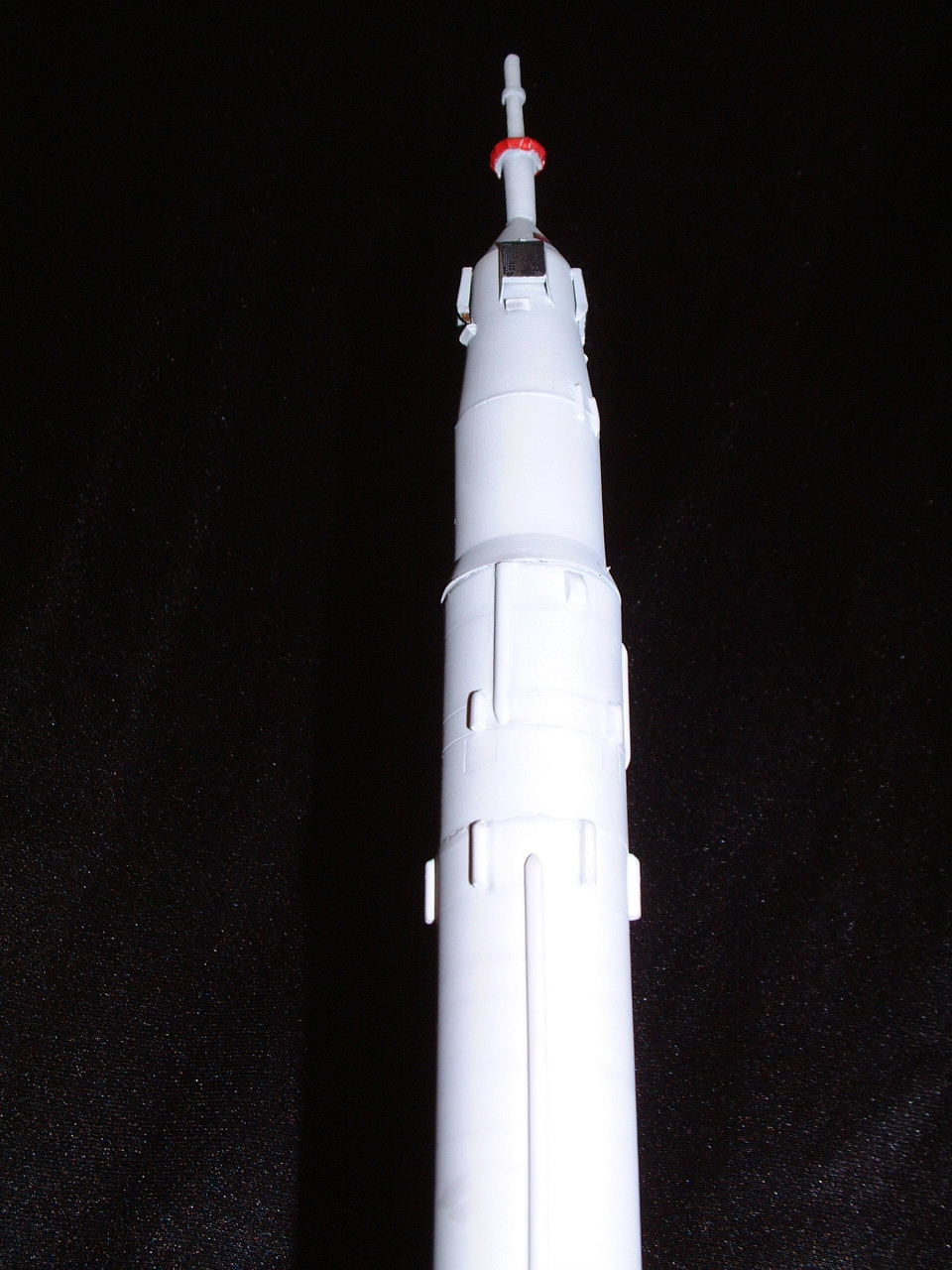

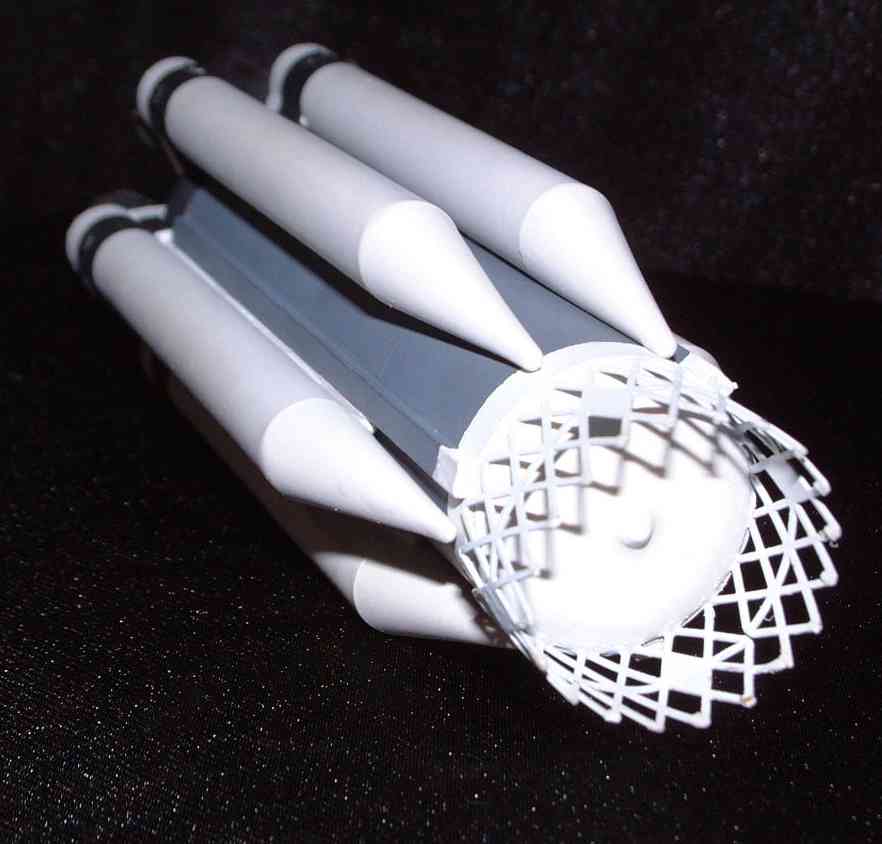

PROTON-L1



Con esta configuración se utilizó el cohete Protón para situar en órbita lunar los vehículos Zond. El programa L1 fue la primera parte de lo que prometía ser el programa lunar soviético tripulado.

El cohete Protón tenía cuatro etapas, la cuarta o bloque D era capaz de realizar varios encendidos, de esta forma situaba a la nave espacial en la trayectoria de inyección a la luna.

Las naves Zond o también llamadas 7K-L1 fueron vehículos no tripulados, la cúspide de este cohete indica lo contrario, al llevar torre de escape, pero por diversos motivos nunca llevaron tripulación.

El programa se extendió desde 1968 a 1970, y llevó con cierto éxito de la Zond 5 a la Zond 8 a la órbita lunar.

La escala de esta maqueta es de 1/144.

Fabricante: Rho-Models
Maquetista: Diego
Colección de: M.Escat

Más información:

bullet

Encyclopedia Astronáutica

bullet

Mi Museo Espacial (Karl Dodenhoff)

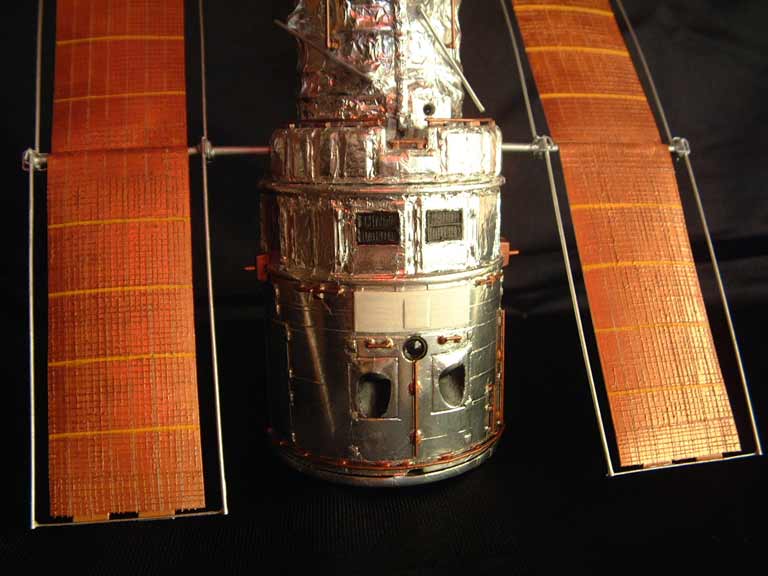

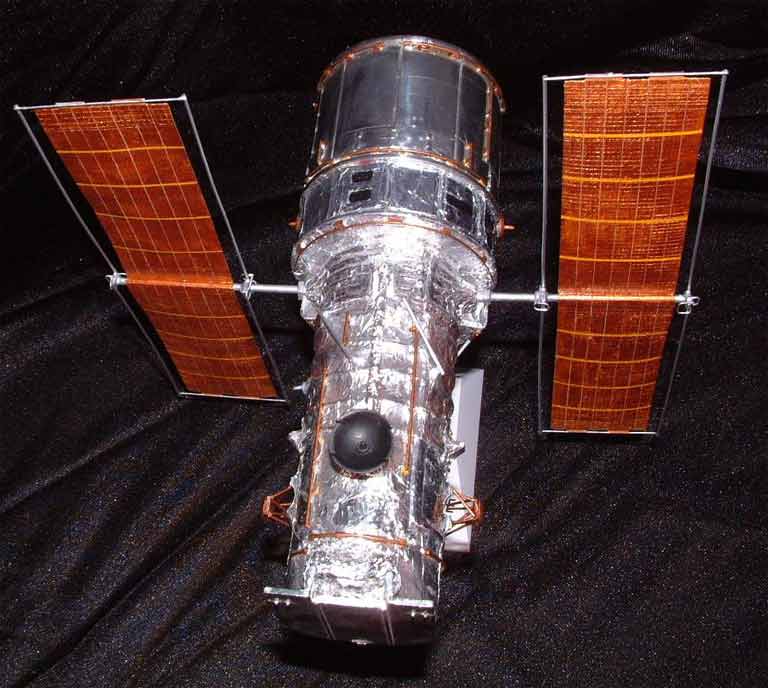

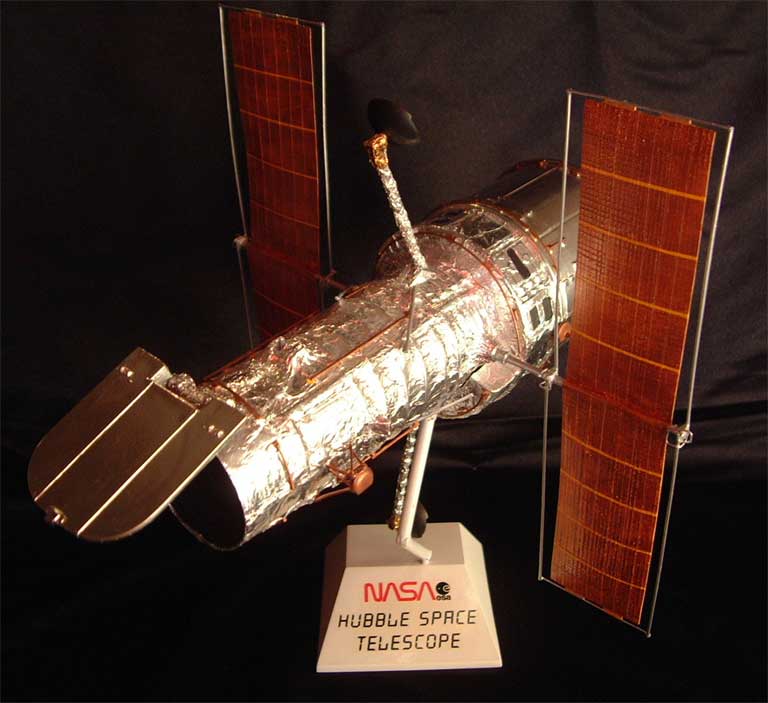

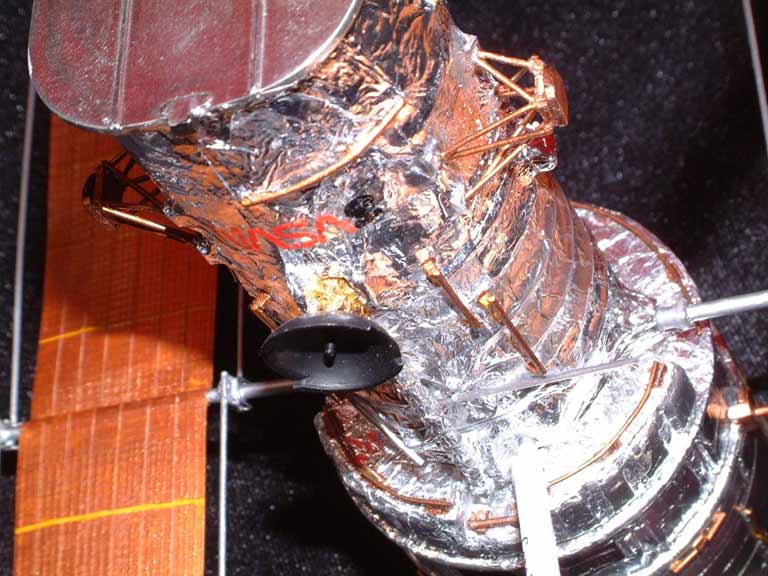

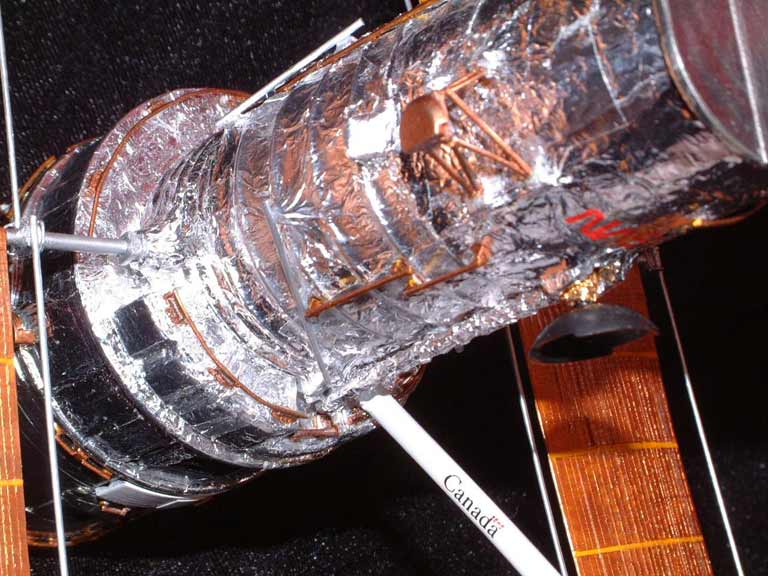

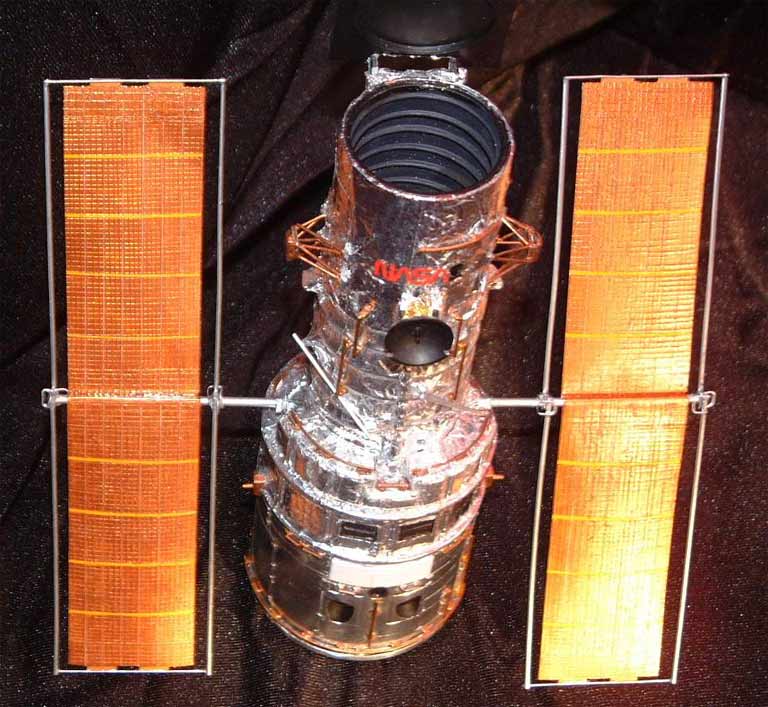

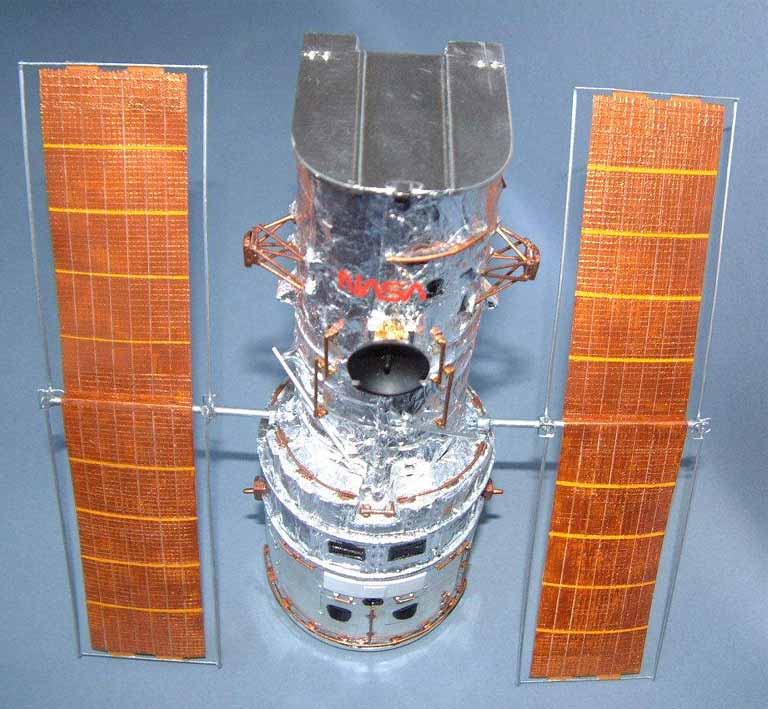

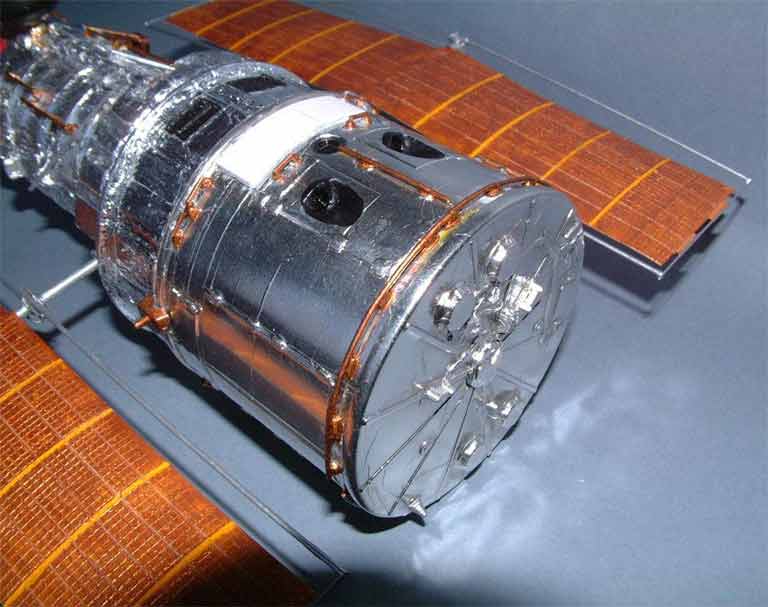

TELESCOPIO ESPACIAL HUBBLE

Mucho tiempo después de fabricar su primer telescopio, Galileo se asombraría de ésta maquinaria tan compleja, del tamaño de un autobús y con un peso que ronda las diez toneladas, es capaz de escudriñar lo más profundo del universo.

Su vida útil se estima en alrededor de 15 años y su diseño modular, permite ser reparado, sustituyendo sus elementos internos para mejorar continuamente su capacidad de visión.

Lanzado por el trasbordador Discovery el 24 de abril de 1990, fue puesto en en una órbita inicial de casi 600 kilómetros de altitud, con una inclinación de 28,5 grados.

Sus paneles solares con una envergadura cada uno de 2,3 metros por 12 metros, han sido sustituidos en varias ocasiones, para mejorar el abastecimiento eléctrico y su estabilidad, su cuerpo central tiene una longitud que supera los 13 metros y un diámetro de más de 4 metros. Debe su nombre en honor del gran astrónomo americano Edwin Hubble.

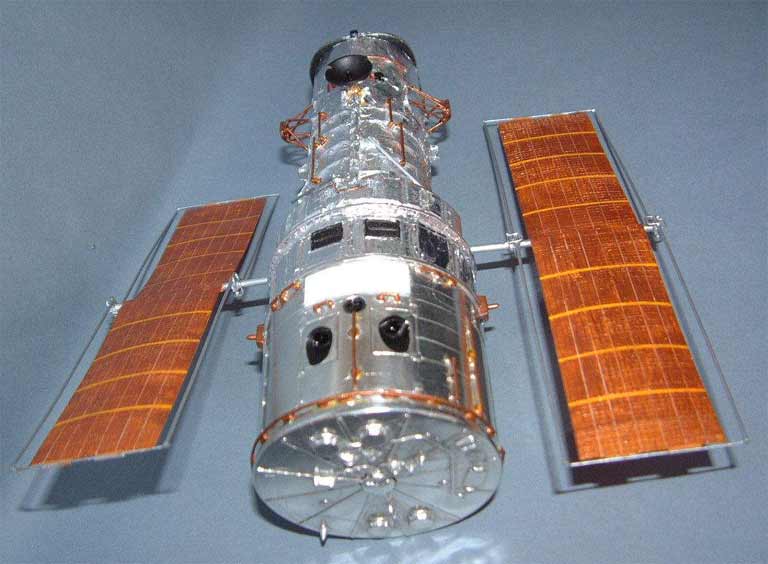

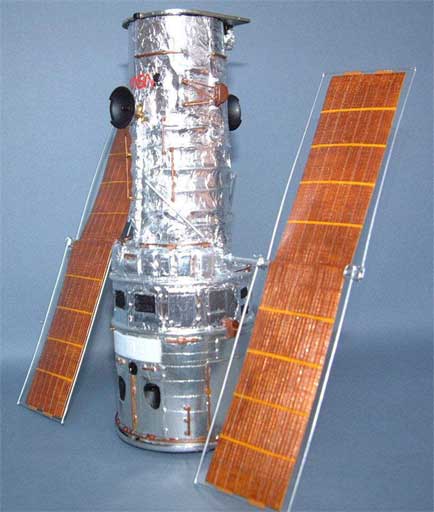

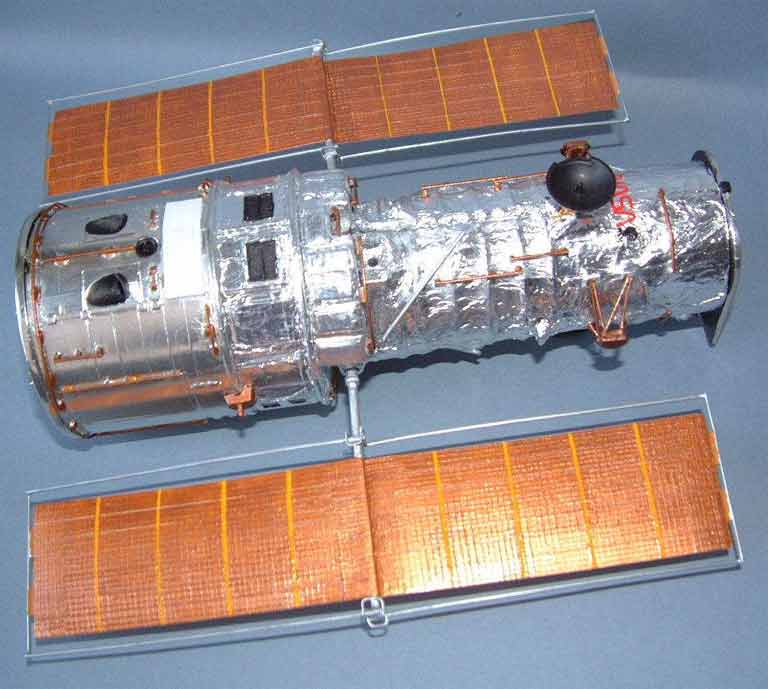

Esta maqueta está hecha tomando como base el kit de "Skilcraft" a escala 1/72 con algunas modificaciones y recubriéndola con papel de aluminio.

Fabricante: Skilcraft
Maquetista: Phil Mills
Colección de: M.Escat

Más información:

bullet

¿dónde está el Hubble en estos momentos?

bullet

Hubble Site

bullet

Hubble Projet

bullet

Hubble exploratorium

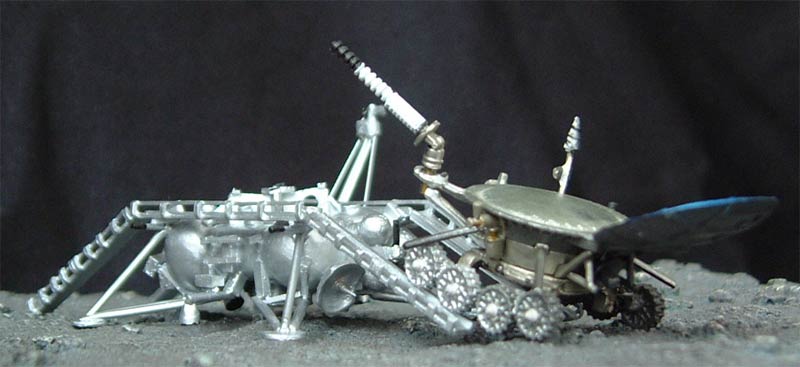

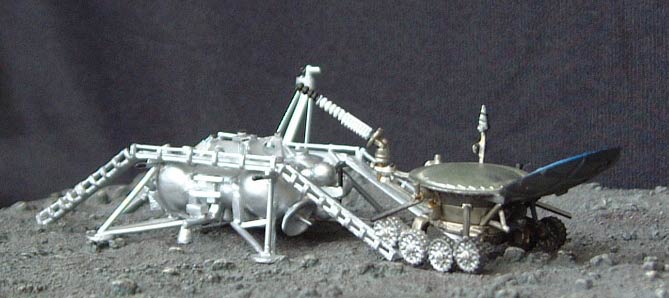

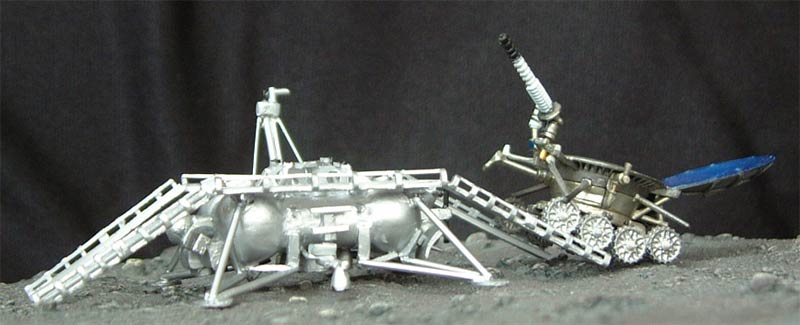

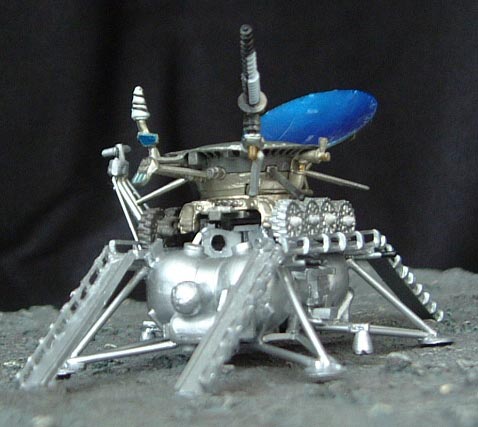

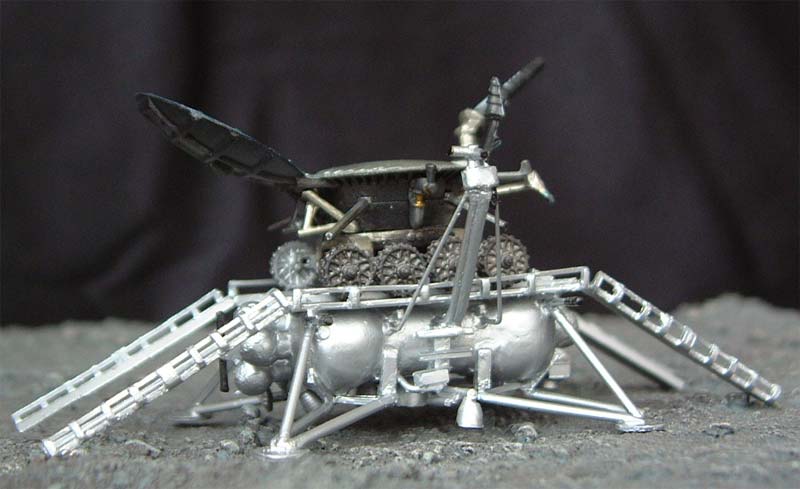

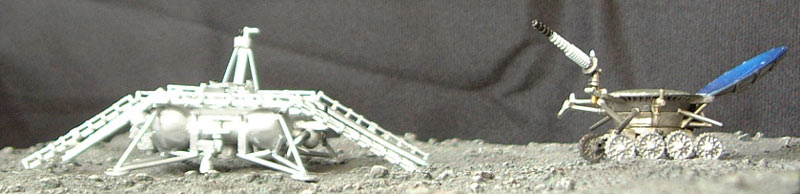

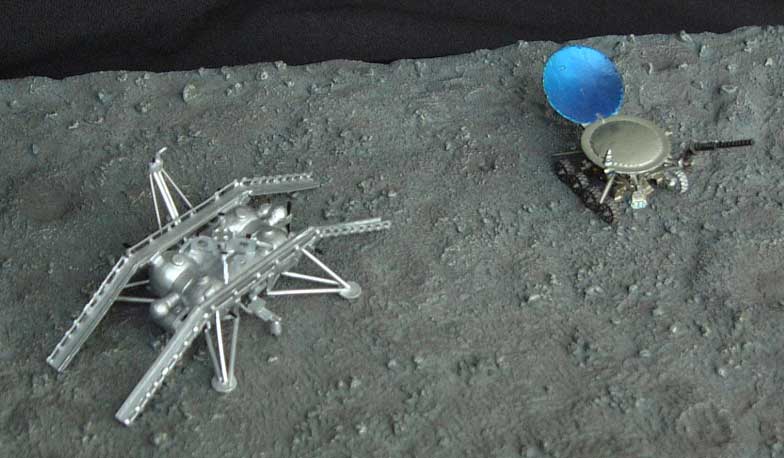

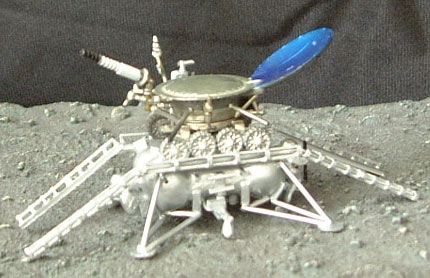

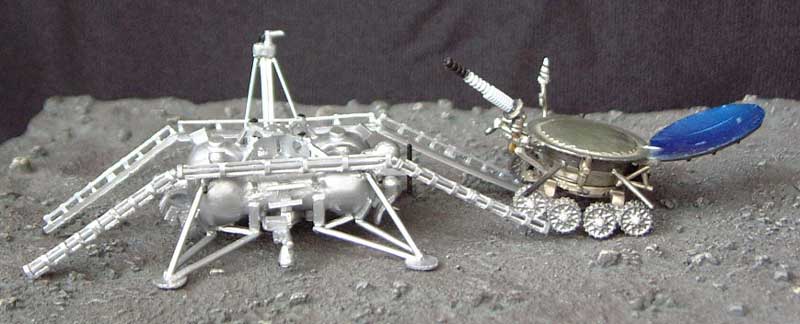

LUNA 17

Después de la exitosa recogida de muestras del Luna 16 le tocó el turno al Luna 17, fue una misión con muchas primicias, al convertirse en el primer vehículo con ruedas en la Luna.

Lanzado el 10 de Noviembre de 1970 por un cohete Protón, alunizo en el Mar de las Lluvias y tuvo una vida útil más larga de lo previsto hasta que ceso de emitir el 4 de Octubre de 1971.

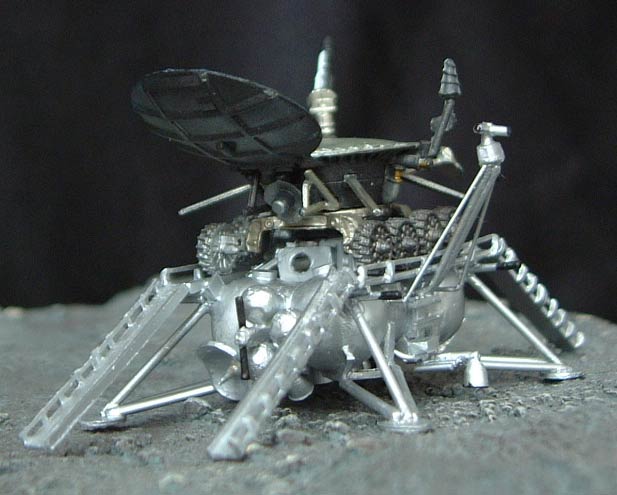

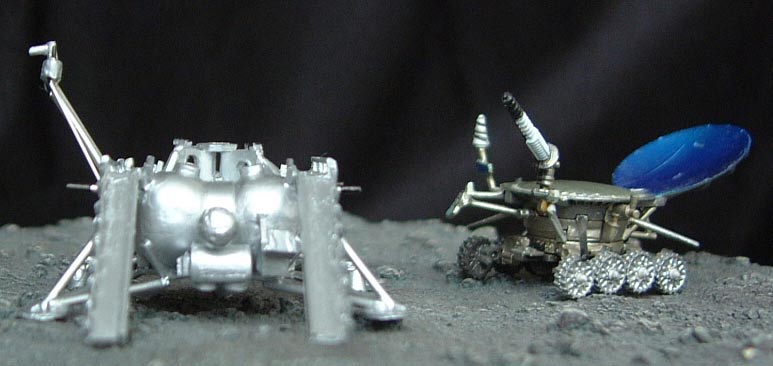

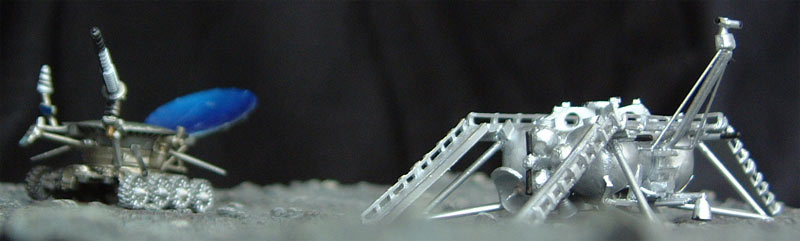

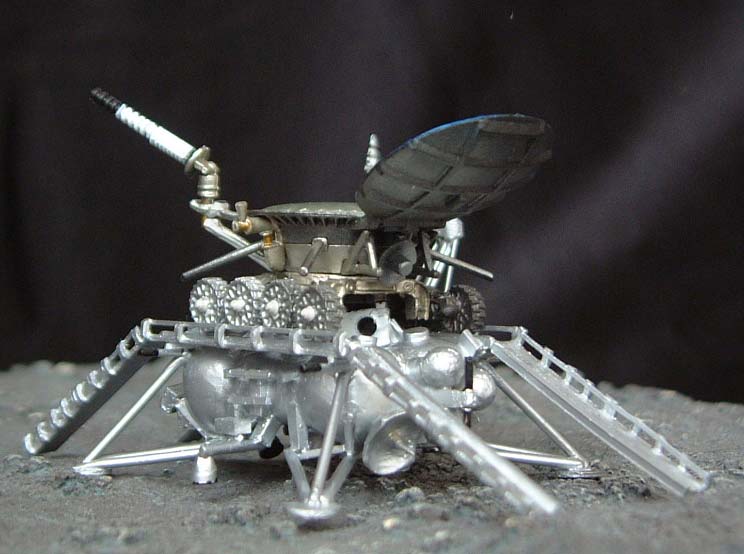

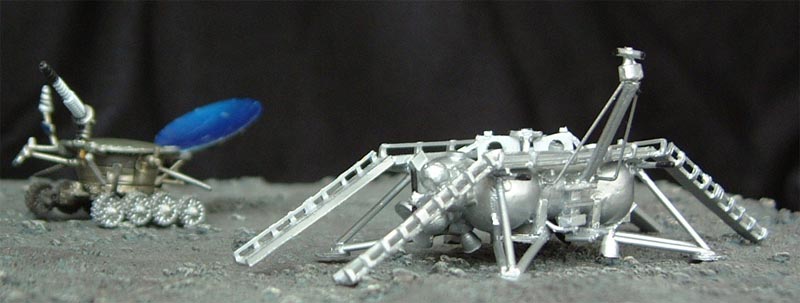

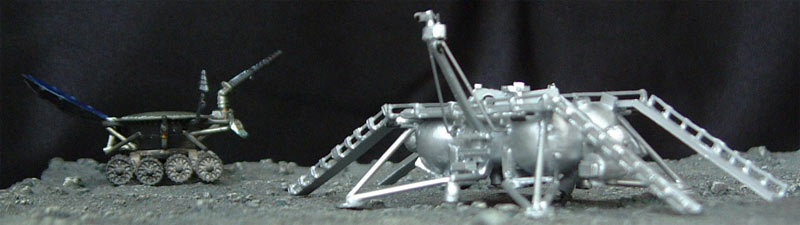

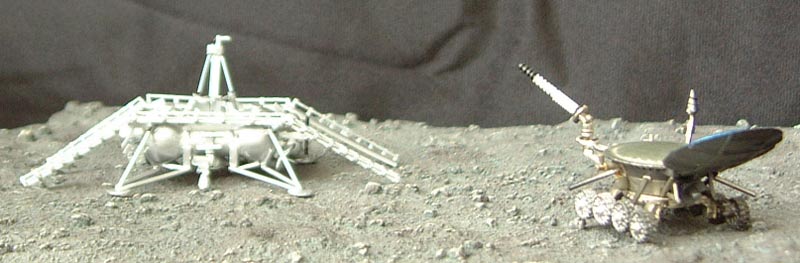

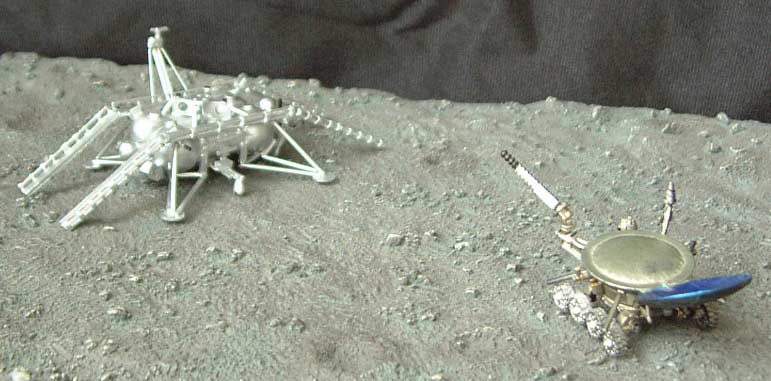

Para simular este acontecimiento se ha utilizado el Lunokhod de TAKARA, que tiene una escala aproximada de 1/87 y partiendo de la poca información disponible en la red, Phil Mills a fabricado el KT o etapa de alunizaje del Lunokhod.




Fabricante: Phil Mills y TAKARA
Maquetista: Phil Mills
Colección de: M.Escat

Más información:

bullet

ZARYA

bullet

COSMOPEDIA

bullet

Lunar Exploration: Human Pioneers and Robotic Surveyors (Springer-Praxis Books S.)
